код 415631101 Модульное устройство П-МК01 1684 УХЛ4

 Модульное устройство   П-МК01 1684 УХЛ4 код 415631101

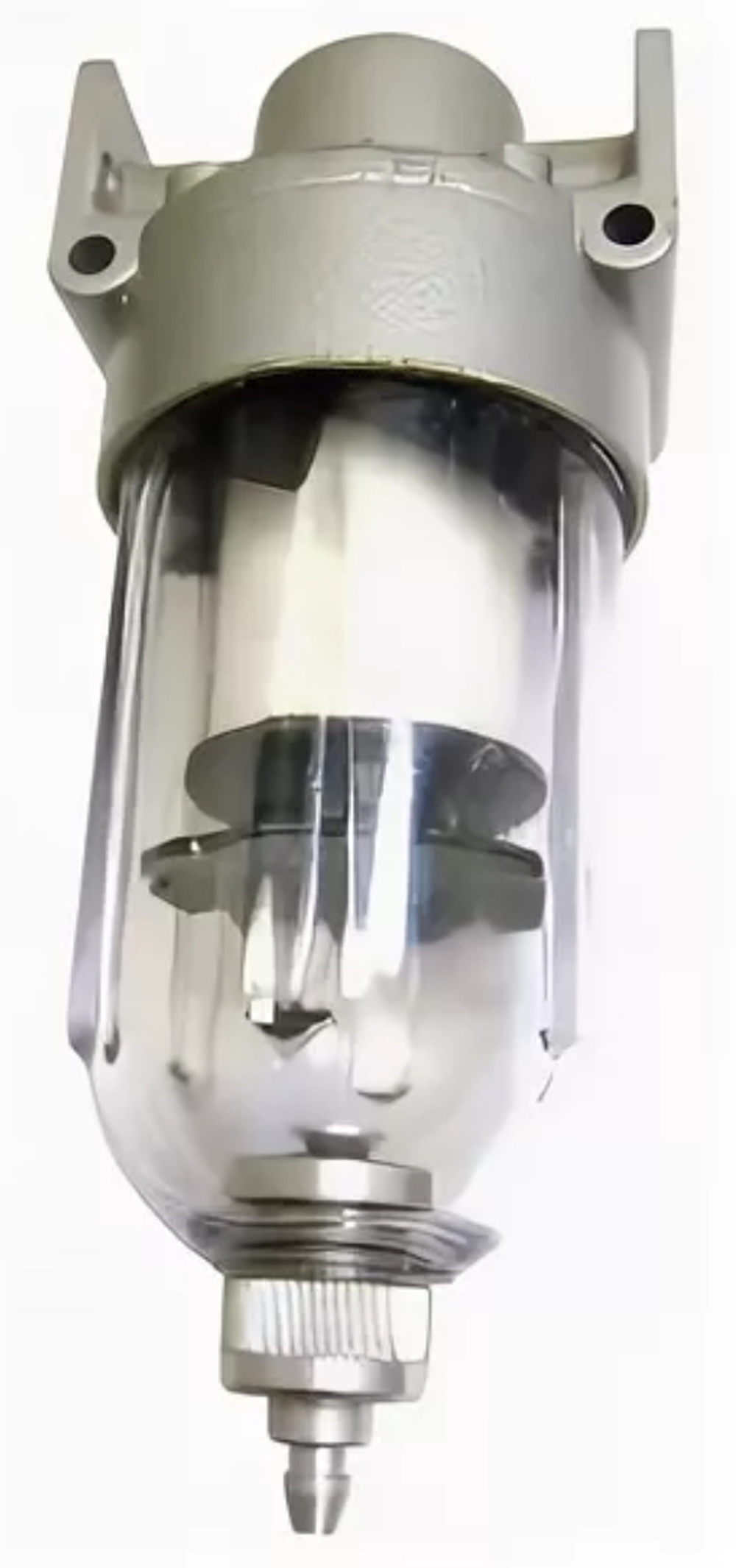

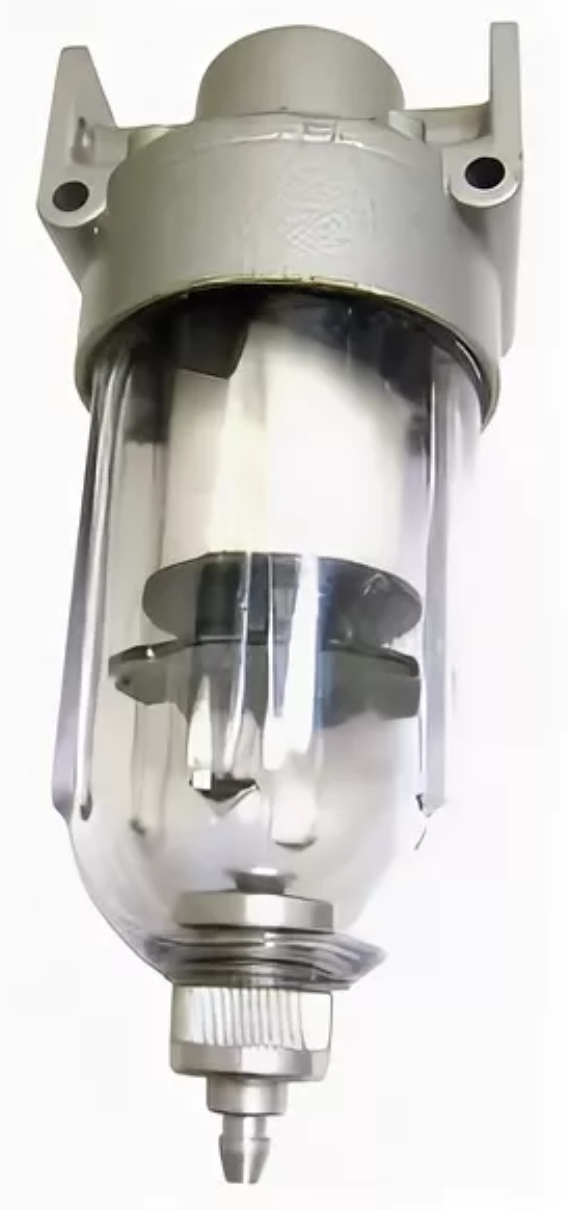

Фильтр-влагоотделитель П-МК01 предназначен для очистки сжатого воздуха от капельной влаги, твёрдых частиц и нейтрализации конденсата.

Принцип работы: сжатый воздух проходит через завихритель, который обеспечивает его вращение. При этом из воздуха отделяется влага, которая скапливается в стакане.

Процесс работы: при отсутствии давления клапан открывается, а вода вытекает из штуцера. При подаче в устройство сжатого воздуха клапан закрывается, обеспечивая герметичность аппарата. Отвод влаги можно осуществить при давлении воздуха, путём приподнимания штуцера.

Некоторые другие характеристики:

• пропускная способность Кv — не менее 2,5 м³/час;
• класс загрязнённости сжатого воздуха на входе — 12, на выходе — 8;
• полезная вместимость резервуара — 70 см³.

Применение: устройства используются в пневмосистемах при давлении от 0,2 до 1,0 МПа.

Вибропрочность и виброустойчивость: соответствует II степени жёсткости по ГОСТ28988-91.
