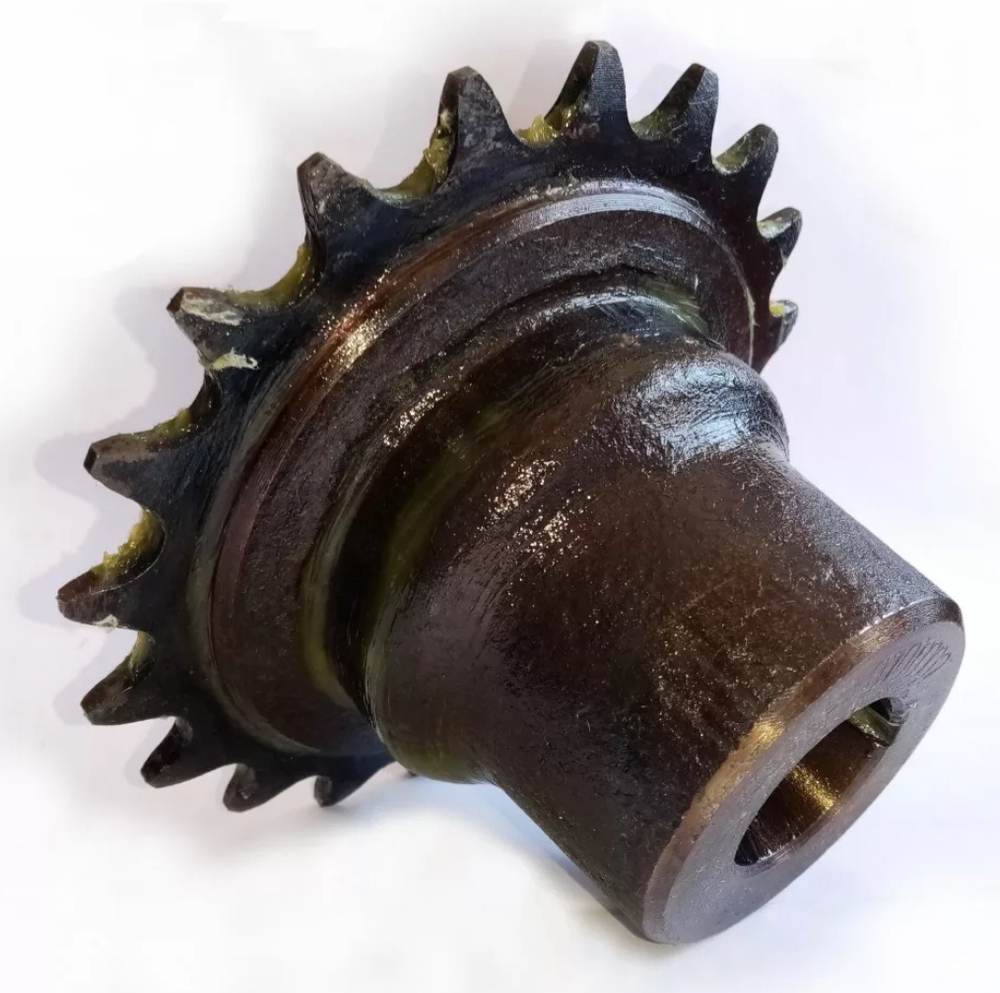

ДС61 11.03.012 Полумуфта

ДС61 11.03.012 Полумуфта

Габариты, мм (длина, ширина, высота) - 150×331,4

Масса 1шт. кг - 22,4

Полумуфта ДС61.11.03.012 предназначена для использования в составе асфальтосмесительной установки ДС-168.

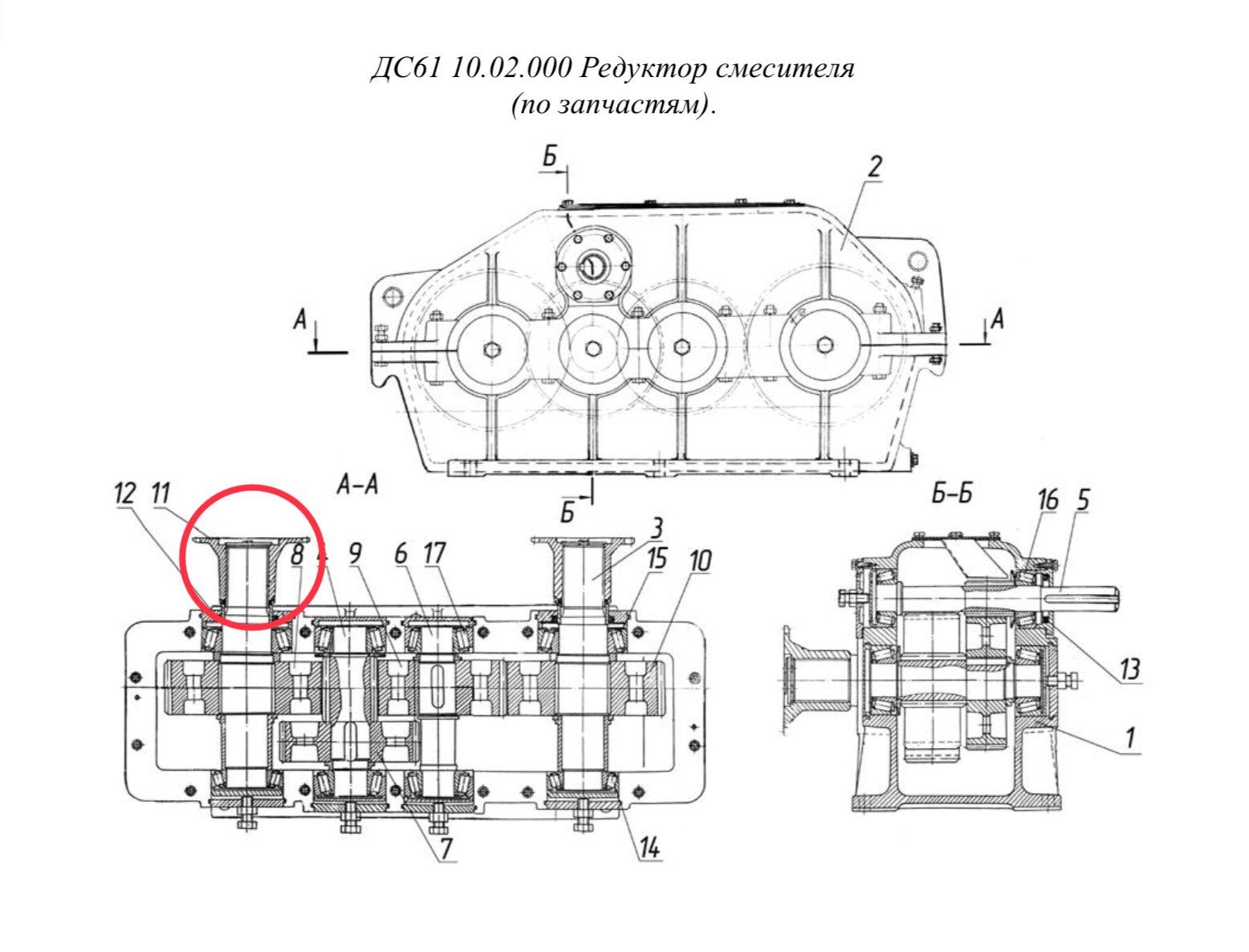

Конструкция редуктора ДС-61.10.02.000, для которого подходит полумуфта, уникальна: он имеет два выходных вала, что нетипично для общепромышленных редукторов. Обороты входного вала, расположенного в верхней средней части редуктора, разделяются на два потока. На один выходной вал идёт двухступенчатая цилиндрическая передача, а на другой — трёхступенчатая. Это сделано с целью обеспечения встречного вращения валов.

Количество зубьев в зубчатых колёсах и валах-шестернях рассчитано таким образом, что валы вращаются с одинаковой частотой.

На редукторе смесителя ДС-61.10.02.000 может быть установлено две полумуфты ДС61.11.03.012.
