Модульное устройство П-МК01 1684 УХЛ4 код 415631101

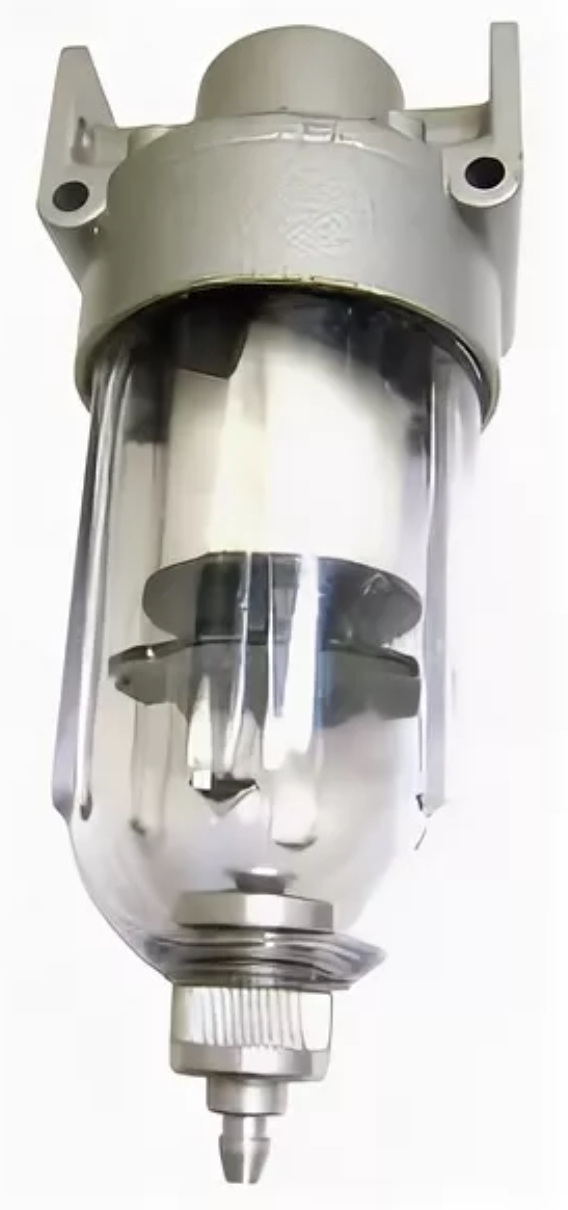

Фильтр-влагоотделитель П-МК01 предназначен для очистки сжатого воздуха от капельной влаги, твёрдых частиц и нейтрализации конденсата.
Принцип работы: сжатый воздух проходит через завихритель, который обеспечивает его вращение. При этом из воздуха отделяется влага, которая скапливается в стакане.
Процесс работы: при отсутствии давления клапан открывается, а вода вытекает из штуцера. При подаче в устройство сжатого воздуха клапан закрывается, обеспечивая герметичность аппарата. Отвод влаги можно осуществить при давлении воздуха, путём приподнимания штуцера.
Некоторые другие характеристики:
- пропускная способность Кv — не менее 2,5 м³/час;
- класс загрязнённости сжатого воздуха на входе — 12, на выходе — 8;
- полезная вместимость резервуара — 70 см³.
Применение: устройства используются в пневмосистемах при давлении от 0,2 до 1,0 МПа.
Вибропрочность и виброустойчивость: соответствует II степени жёсткости по ГОСТ28988-91.
